Предохранительный пружинный клапан – устройство для контроля потока жидкости или газа в трубопроводах и других системах. Он обеспечивает безопасность и эффективность работы различных процессов и оборудования.

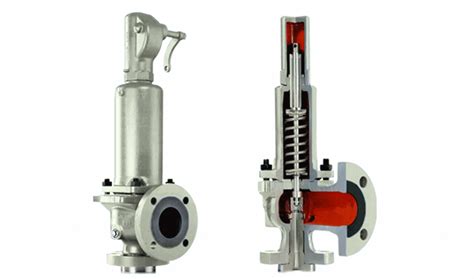

Предохранительный пружинный клапан состоит из основных компонентов: корпуса, пружины, диска и уплотнений. Корпус - цилиндр с отверстием для потока жидкости или газа. Пружина управляет открытием и закрытием диска. Под давлением пружина сжимается, открывая диск. При превышении давления пружина раскрывается, блокируя поток.
Пружинный клапан обеспечивает надежное и автоматическое регулирование потока жидкости или газа, защищая систему от повышенного давления и предотвращая аварийные ситуации. Он также блокирует обратный поток среды, что важно для некоторых систем.

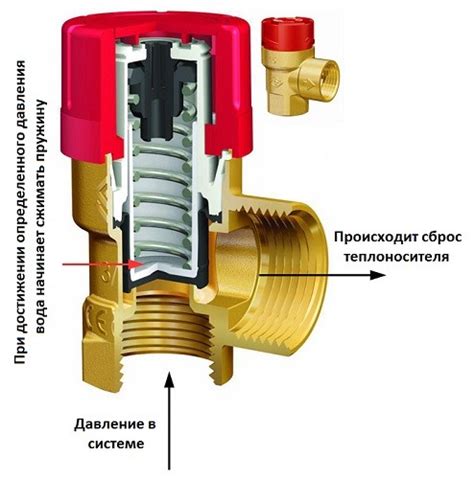

Принцип работы предохранительного пружинного клапана
Клапан использует пружину для закрытия, создавая необходимую силу. Пропускаемое давление нагружает пружину, которая при достижении предельного значения сжимается, закрывая клапан и останавливая поток.
Предохранительные пружинные клапаны обычно имеют встроенный механизм регулировки давления. Этот механизм позволяет настроить клапан на определенное значение давления, при котором он должен закрыться. Когда давление достигает этого уровня, пружина начинает сжиматься, и клапан закрывается, предотвращая дальнейший проток среды.
Важно отметить, что предохранительный пружинный клапан должен быть установлен в системе таким образом, чтобы его пружина находилась в состоянии нагрузки, даже при минимальных давлениях. Это обеспечивает быстрое реагирование клапана на изменения давления и надежную защиту системы от непредвиденных аварийных ситуаций.

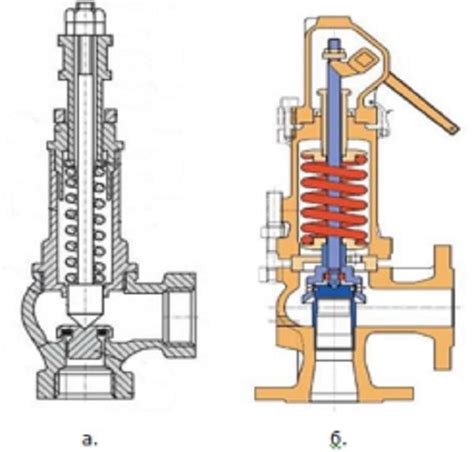

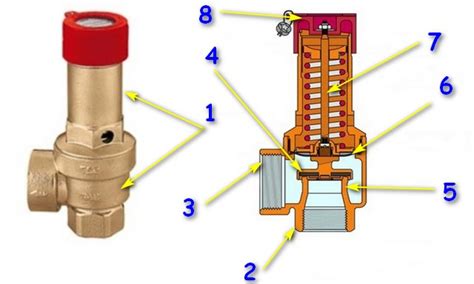

Конструктивные особенности предохранительного пружинного клапана
Основным элементом предохранительного пружинного клапана является корпус, в котором расположены рабочие детали. Корпус может быть изготовлен из различных материалов, таких как нержавеющая сталь или латунь, и имеет специальную форму, позволяющую обеспечить эффективное функционирование клапана.
Внутри корпуса расположена пружина, которая служит для регулировки давления открытия клапана. Принцип работы пружинного клапана состоит в том, что при превышении давления в системе заданного значения, пружина срабатывает и открывает клапан, позволяя избежать повреждения системы от избыточного давления.
Для оптимальной работы предохранительного пружинного клапана пружина должна быть выбрана из материала, обладающего необходимыми характеристиками упругости и прочности. Выбор материала зависит от условий эксплуатации и предельного давления, выдерживаемого клапаном.
Для надежной работы и предотвращения утечек в системе корпус предохранительного клапана обычно оснащен уплотнительным кольцом из специального материала.
Конструкция предохранительного пружинного клапана обеспечивает его надежность и долговечность, что позволяет использовать его в различных отраслях промышленности для контроля давления в системах и предотвращения аварийных ситуаций.
Типы предохранительных пружинных клапанов
| Управляемый клапан | Клапан с электроникой для точного регулирования давления. |
| Клапан с калибровкой | Клапан, поддающийся калибровке для работы при определенном давлении. |
| Клапан с экспансионным элементом | Клапан с элементом для регулировки давления. |
| Клапан с двойным действием | Клапан, реагирующий на превышение и снижение давления. |
Это небольшой перечень типов пружинных клапанов, которые могут быть использованы в разных ситуациях. Выбор конкретного типа зависит от требований системы.
Применение предохранительных пружинных клапанов
Пружинные клапаны используются в различных отраслях промышленности из-за своей универсальности и надежности. Они защищают системы от перегрузки и избыточного давления, предотвращая повреждения оборудования, вред окружающей среде и аварийные ситуации.
Они часто применяются в трубопроводах, предотвращая повышение давления, что может привести к поломке труб, течам и другим аварийам. Клапаны также контролируют потоки жидкостей и газов в системе.
Пружинные клапаны широко используются в холодильной и кондиционерной технике для контроля давления хладагента. Они автоматически регулируются, обеспечивая безопасную и эффективную работу системы.
Кроме того, пружинные клапаны применяются в нефтегазовой промышленности, химической и пищевой отраслях, энергетике и других отраслях. Они обеспечивают надежную защиту от перегрузок и избыточного давления, что важно для обеспечения безопасности.
Важно отметить, что для каждой системы нужны предохранительные пружинные клапаны с определенными параметрами, учитывающими особенности среды и условия работы. Правильный выбор и установка клапанов - залог безопасной работы системы.
Установка и настройка клапана
- Подготовка места установки
Перед установкой клапана нужно убедиться, что место чистое и свободное от посторонних объектов. Также важно проверить, что все соединения правильно подготовлены и соответствуют спецификациям системы.
Подключите предохранительный клапан к соответствующим трубопроводам или арматуре в системе. Убедитесь, что все фланцы и соединения плотно закреплены и герметичны.
После установки клапана необходимо правильно настроить давление срабатывания. Для этого в большинстве случаев предохранительные клапаны оборудованы специальным регулировочным винтом или гайкой. Следует ознакомиться с руководством пользователя или инструкцией производителя для определения оптимальных значений настройки давления.
После настройки давления необходимо проверить работоспособность клапана. Для этого рекомендуется провести тестирование системы с разными нагрузками и условиями, чтобы убедиться, что клапан срабатывает при достижении заданного предела давления.
Предохранительные пружинные клапаны нужно обслуживать и проверять для поддержания производительности. Важно регулярно проводить инспекцию, чистку и проверку на утечки или повреждения.
При следовании инструкциям по установке и настройке предохранительного пружинного клапана, вы обеспечите безопасную работу вашей системы.
Обслуживание и ремонт предохранительного пружинного клапана
Необходимо регулярно проверять клапан на наличие повреждений, коррозии или износа. При обнаружении любых дефектов, следует заменить клапан.
Использование специальных инструментов и смазок при ремонте клапана может быть необходимо. Важно следовать инструкциям и руководствам производителя, чтобы избежать повреждения или неправильного функционирования клапана.
Перед началом работ по ремонту или обслуживанию клапана всегда следует снять напряжение с системы, чтобы избежать несчастных случаев. Работа с горячими или высокими давлениями также должна быть осуществлена с осторожностью и соблюдением безопасности.
Обязательно следуйте указаниям производителя по замене или регулировке пружины клапана. При замене пружины важно выбрать подходящую для конкретной модели клапана.
Следует помнить, что неправильное обслуживание или ремонт может привести к неисправности клапана, повышенному риску аварии или несчастного случая. Поэтому, если у вас нет достаточного опыта или навыков, лучше обратиться к профессионалам для обслуживания или ремонта предохранительного пружинного клапана.
